Helvar 942 interfaccia per dispositivi 0-10V

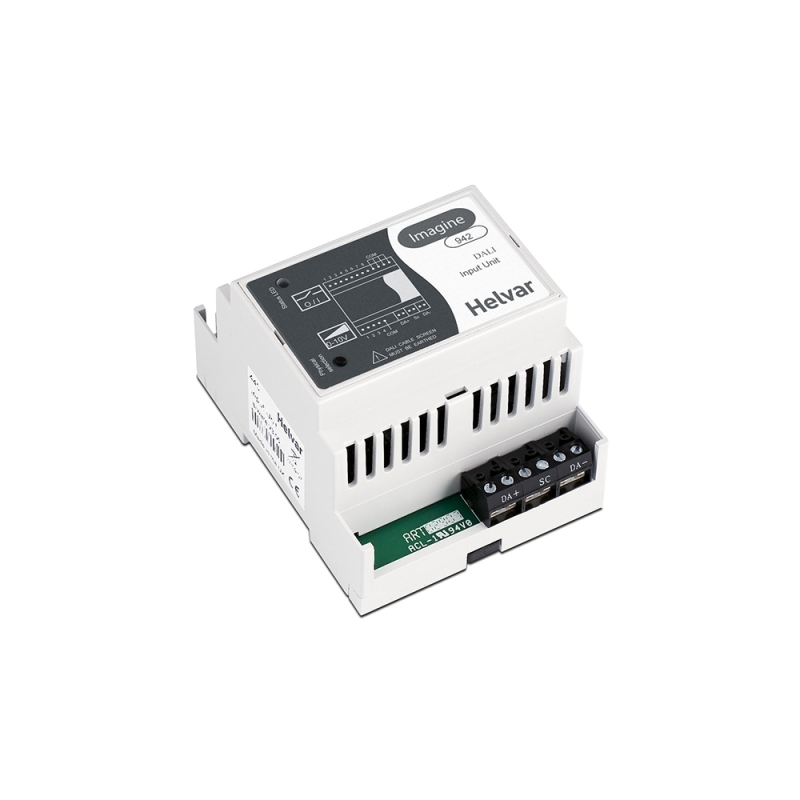

Helvar 942 è un'interfaccia per dispositivi 0-10V prodotta da Helvar, progettata per integrare interruttori, sensori, temporizzatori e altri dispositivi di controllo con un sistema di gestione della luce DALI Imagine. Realizzata in PVC con un ingombro compatto di 90 × 70 × 58 mm, occupa 4 moduli DIN ed è compatibile con tensioni d'ingresso da 100-240 V su standard EU, AUD, USA, UK e JAP. Il grado di protezione è IP20.

Il dispositivo dispone di 8 ingressi ai quali è possibile collegare pulsanti normalmente aperti o interruttori per inviare comandi DALI al sistema Imagine. Gli ingressi da 1 a 4 possono essere configurati come ingressi analogici 0-10 VDC, consentendo ad esempio il collegamento di sensori di luce o altri trasduttori esterni. Attraverso questi ingressi è possibile richiamare scene luminose o interagire con la funzione Scheduler del sistema Imagine. Un LED di stato fornisce informazioni in tempo reale sulla modalità operativa — funzionamento normale, inizializzazione, selezione o chiusura contatto — mentre un pulsante di selezione facilita la configurazione locale. Il dispositivo è programmabile tramite il software IMAGINE Workshop ed è utilizzabile in combinazione con temporizzatori.

Dal punto di vista elettrico, la tensione nominale sui terminali 1-8 è di 5 V a vuoto, inferiore a 2 V con contatto chiuso, con una protezione da sovraccarico di ±35 V e una corrente di cortocircuito massima di 0,5 mA. Il tempo minimo di chiusura del contatto è di 50 ms. Per gli ingressi analogici, l'impedenza di ingresso è di 7,5 kilohm, con una protezione da sovratensione di ±15 V, un Settling Time di 10 ms e un Response Time di 50 ms; gli ingressi analogici devono essere alimentati da fonte esterna (0-10 VDC). Il modulo è alimentato direttamente dal bus DALI con un assorbimento di soli 10 mA.

Le condizioni operative prevedono una temperatura ambiente compresa tra 0 °C e 40 °C, un'umidità relativa massima del 90% senza condensa e una temperatura di stoccaggio tra -10 °C e +70 °C. Il peso è di 110 g. Il terminale SC del modulo deve essere collegato a terra per garantire il corretto funzionamento; la lunghezza massima dei cavi tra l'input unit e i pulsanti è di 50 metri. In ambienti soggetti a forti interferenze elettriche, il cavo DALI deve essere schermato e messo a terra. L'isolamento garantito è di 4 kV dalla rete DALI agli ingressi. La conformità è assicurata dagli standard EMC EN 50081 (emissioni), EN 61547 (immunità) e dalla norma di sicurezza EN 60950.
