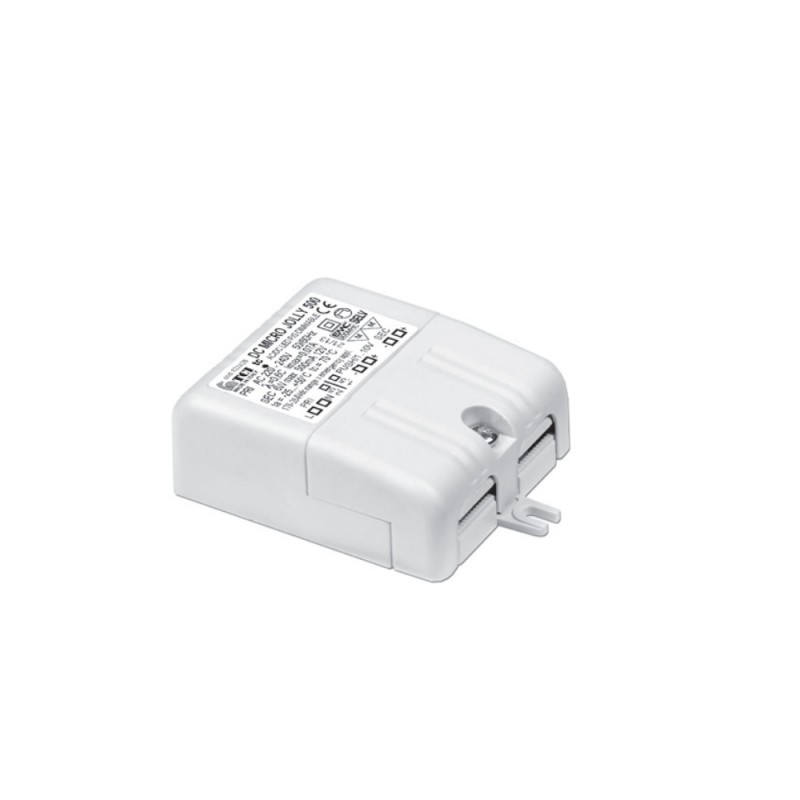

TCI Alimentatore LED Micro Jolly 6w 500mA 1-10V

Informazioni prodotto:

Caratteristiche:Alimentatore indipendente IP20, per uso interno. Idoneo per apparecchi d’illuminazione professionale per luci di scena, studi o similari. Protetto in classe II contro le scosse elettriche per contatti diretti e indiretti. Corrente regolata ±5 % incluse variazioni di temperatura. Fornito di coprimorsetto e serracavo.

Morsetti di entrata e uscita sullo stesso lato, sezione morsetto:

- 2,5 mm2 / AWG13 primario;

- 1 mm2 / AWG17 secondario;

- 1 mm2 / AWG17 regolazione.

Serracavo su primario e secondario per cavi di diametro:

min. 3 mm - max. 8 mm.

Protezioni:

- termica e cortocircuito;

- contro le extra-tensioni di rete;

- contro i sovraccarichi.

Protezione termica = C.5.a.

Modalità di funzionamento: Regolazione della luminosità 0/0,5 - 100 % mediante funzione PUSH LV, Interfaccia 0/1...10 V (I<2 mA) o potenziometro da 100 Kohm. Selezione della modalità di regolazione (1...10 V o Push) tramite Jumper posizionato sotto al coprimorsetto.

Regolazione della luminosità 0/0,5 - 100 % mediante la funzione PUSH (secondario, pulsante 24 V):

- una pressione breve per accendere e spegnere.

- una pressione prolungata per aumentare o diminuire l’intensità luminosa.

- la regolazione si ferma automaticamente ai valori minimi e massimi.

- per un nuovo comando accensione, regolazione o spegnimento, rilasciare

 il pulsante e dare nuovamente il comando desiderato;

- ripristino del livello di regolazione al ritorno dell’alimentazione.

La lunghezza massima del cavo, dal pulsante all’ultimo trasformatore, deve essere max. 15 m / 49 ft. In caso di applicazioni dove il cavo superi i 15 m / 49 ft, tenere lo stesso separato dal cavo di rete 100 - 240 V. ATTENZIONE: usare solo pulsanti di tipo normalmente aperti privi di spia luminosa incorporata. Provvisto di morsetto specifico per la regolazione collegando un potenziometro elettronico 0/1...10 Vdc (dimmerazione locale 0/1…10 V, per connessioni esterne all’apparecchio garantire il doppio isolamento).

-6W out - 2...12V out - 500 mA

Per maggiori informazioni consultare il PDF in allegato.
